גרף עמודות או דיאגרמת עמודות (קרויה גם דיאגרמת מוטות או דיאגרמת מקלות) היא צורת הצגה גרפית של נתונים מספריים.

בהצגה של התפלגות משמש גרף עמודות להצגת נתונים לפי שכיחותם - עמודות בגבהים שונים מייצגות שכיחויות מתאימות של הנתונים. ציר אחד (אופקי או אנכי) מתאר את ערך המשתנה והציר המאונך לו מתאר את שכיחותו היחסית של אותו ערך בכלל הנתונים. גובהה של העמודה מייצג את שכיחותו היחסית של אותו ערך. לרוחב העמודה אין משמעות.

דיאגרמת עמודות שימושית לתיאור משתנה כמותי בדיד ומשתנה מסולם מדידה שמי או אורדינאלי.

שכיחות אותיות בעברית

דוגמה

רוצים לנתח אוכלוסייה ביישובים שונים (זוהי הכמות הנבחנת), ניתן להציג גרפית את מספר האנשים ביישוב בקבוצות גיל (הקטגוריות) שבין 0 ל-18 שנים, בין 19 ל-35, בין 36 ל-50, או מעל 51 שנה (בחירת הקטגוריות היא שרירותית). בדוגמה זו ניתן תוצגנה ארבע עמודות, אחת לכל קבוצת גיל, וגובהה של כל עמודה ייצג את סך האנשים בתחום הגילאים המסוים. על אותו גרף ניתן להציג זה לצד זה, או בצבעים שונים, את התפלגות מספר האנשים ביישובים שונים. אפשר להציג התפלגויות של אותה הכמות (מספר האנשים) לפי משתנים אחרים (למשל מינם, השכלתם, הכנסתם, שטח דירתם וכדומה). כל התפלגות כזו היא גרף עמודות בפני עצמה.

הנתונים:

קבוצת גיל יישוב א' יישוב ב'
0-18 2024 1058
19-35 2738 1462
36-50 1757 1927
51 ומעלה 421 2522

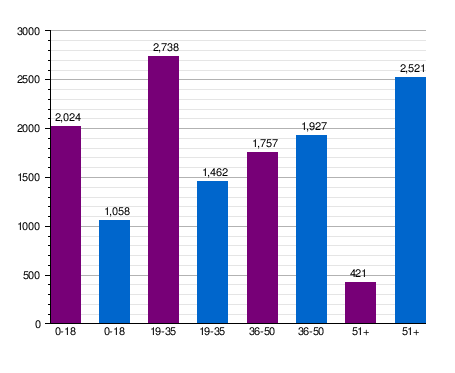

הייצוג הגרפי של הטבלה לעיל - שילוב שתי דיאגרמות עמודות בתרשים אחד - התפלגות האוכלוסייה לפי גילאים בשני היישובים:

ההצגה הגרפית מאפשרת הסקת מסקנות מהירה. מעיון בדיאגרמה עולה מיד כי למרות שבשני היישובים המוצגים כמות האוכלוסייה הכוללת היא דומה, הרי שביישוב א' (המסומן בסגול) האוכלוסייה צעירה בהרבה מאשר ביישוב ב' (המסומן בכחול).

גרף עמודות מצטבר

גרף עמודות מצטבר הוא גרף עמודות שבו כל עמודה מחולקת לעמודות חלקיות, בצבעים שונים, המציגות את מרכיבי העמודה השלמה. דוגמה: בבית ספר עשר כיתות. גרף עמודות רגיל יציג את מספר התלמידים בכל כיתה. גרף עמודות מצטבר יציג את מספר התלמידים בכל כיתה, בחלוקה לבנים ולבנות.
